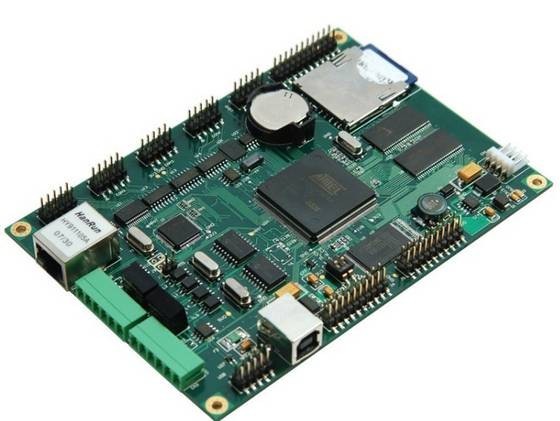

Multi Layer dicetak papan sirkuit Majelis prototipe cepat giliran

Spesifikasi Utama / Fitur Khusus

1

Kami SYF memiliki 6 jalur produksi PCB dan 4 jalur SMT canggih dengan kecepatan tinggi.

2

Semua jenis sirkuit terpadu diterima, seperti SO, SOP, SOJ, TSOP, TSSOP,

QFP, DIP, CSP, BGA dan U-BGA, Karena presisi penempatan kami dapat mencapai

chip + 0.1mm pada bagian sirkuit terpadu.

3

Kami SYF dapat menyediakan layanan penempatan chip 0201, penyisipan komponen lubang-lubang dan pembuatan produk jadi, pengujian dan pengemasan.

4

Rakitan SMT / SMD dan pemasangan komponen melalui lubang

5

Pemrograman IC

6

Verifikasi fungsi dan membakar dalam pengujian

7

Perakitan unit lengkap (termasuk plastik, kotak logam, koil, kabel di dalam, dan lainnya)

8

Pelapisan lingkungan

9

Rekayasa termasuk komponen akhir masa pakai, penggantian komponen usang

dan dukungan desain untuk penutup sirkuit, logam dan plastik

10

Desain kemasan dan produksi PCBA khusus

11

Jaminan kualitas 100%

12

Campuran tinggi, volume pesanan rendah juga disambut.

13

Pengadaan komponen penuh atau sumber komponen pengganti

14

UL, ISO9001: 2008, ROSH, REACH, SGS, HALOGEN-GRATIS

KAPABILITAS PRODUKSI PCB PERAKITAN

Rentang Ukuran Stensil

756 mm x 756 mm

Min. Pitch IC

0,30 mm

Maks. Ukuran PCB

560 mm x 650 mm

Min. Ketebalan PCB

0,30 mm

Min. Ukuran Chip

0201 (0,6 mm X 0,3 mm)

Maks. Ukuran BGA

74 mm X 74 mm

BGA Ball Pitch

1,00 mm (Min) / F3,00 mm (Maks)

Diameter Bola BGA

0,40 mm (Min) /F1,00 mm (Maks)

Pitch Utama QFP

0,38 mm (Min) /F2,54 mm (Maks)

Frekuensi Pembersihan Stensil

1 kali / 5 ~ 10 buah

Jenis Majelis

SMT dan Thru-hole

Jenis Solder

Pasta Solder Larut Air, Bertimbel dan Bebas Timah

Jenis Layanan

Turn-key, Part-Turn-key atau konsinyasi

Format File

Bill of Material (BOM)

File Gerber

Pilih-N-Tempat (XYRS)

Komponen

Pasif Turun ke Ukuran 0201

BGA dan VF BGA

Lead Chip Chip Carries / CSP

Majelis SMT Dua Sisi

Perbaikan BGA dan Reball

Penghapusan dan Penggantian Bagian

Kemasan komponen

Potong Pita, Tabung, Gulungan, Bagian Longgar

Metode Pengujian

Inspeksi X-RAY dan Tes AOI

Urutan Kuantitas

Campuran Tinggi, Pesanan Volume Rendah juga disambut

Keterangan: Untuk mendapatkan penawaran yang akurat, informasi berikut diperlukan

1

Data Lengkap File Gerber untuk Bare PCB Board.

2

Electronic Bill of Material (BOM) / Daftar suku cadang yang merinci nomor komponen pabrikan, penggunaan kuantitas

komponen untuk referensi.

3

Harap sebutkan apakah kami dapat menggunakan komponen alternatif untuk komponen pasif atau tidak.

4

Gambar Majelis.

5

Waktu Tes Fungsional Per Papan.

6

Standar Kualitas Diperlukan

7

Kirim Sampel Kami (jika ada)

8

Tanggal kutipan perlu disampaikan

Catatan bidang Buku

PAPAN PENGISI

INVERTER

DAYA CPU

KARTU LVDS

IR BOARD

LCD MOTHERBOARD

LED BOARD

KARTU RAM

DATA BOARD

BATT BOARD

DVR MOTHERBOARD

USB BOARD

PEMBACA KARTU

PAPAN AUDIO

MODEN ISDN

Bidang PC

HDD 2,5 inci

PC / MAC FDD

PERKAITAN
PELABUHAN

PELABUHAN

REPILICATOR

KARTU PCMCIA

HDD 3,5 inci

HDD SATA

ADAPTOR

ROM DVD

SSD

Bidang telekomunikasi

TV DVBT.ATSC

UNIT GPS

UNIT GPS Mobil

ADSL MODEN

Penerima DVB-T 3,5 inci

Bidang Audio & Video

PEMAIN MPEG 4

SWITCH KVM

PEMBACA EBOOK

KOTAK HDMI

KOTAK DVI

Bidang Keamanan Elektronik

TV LCD MOTHERBOARD

DVR MOTHERBOARD

Papan CCD

KAMERA IP

KAMERA CCTV

Kesehatan

& Bidang medis

UNIT TEMS DIGITAL

THERMOMETER TELINGA

GULA DARAH

UJI METER

LEMAK TUBUH

MONITOR

MONITOR TEKANAN DARAH DIGITAL

Bidang Aplikasi LED

LED LAMPU OTOMATIS

LED ROPE CAHAYA

BOHLAM LED

LUAR

DISPLAY LED

PENCAHAYAAN PROYEKSI

Bidang Instrumen Uji

OSCILLOSCOPE

SUMBER DAYA LISTRIK

LCR METER

LOGIKA

ANALYZER

MULTIMETER

Bidang Elektronik Konsumen

PAPAN SENSOR

PAPAN SIRKUIT

USB DVIVER BOARD

BAR-CODE

PRINTER

PEMUTAR MP3

MODUL PANEL SURYA

PEN TABLET

USB HUB

KARTU USB

PEMBACA

FLASH DISK

KAPABILITAS PRODUKSI PCB

Insinyur PROSES

Item ITEM

KAPABILITAS PRODUKSI Kemampuan Manufaktur

Memecahkan dlm lapisan tipis

Tipe

FR-1, FR-5, FR-4 High-Tg, ROGERS, ISOLA, ITEQ,
ALUMINIUM, CEM-1, CEM-3, TACONIC, ARLON, TEFLON

Ketebalan

0,2 ～ 3.2mm

Jenis Produksi

Jumlah Lapisan

2L-16L

Pengobatan permukaan

HAL, Penyepuhan Emas, Perendaman Emas, OSP,
Perendaman Perak, Perendaman Timah, Timbal Gratis HAL

Potong Laminasi

Maks. Ukuran Panel Kerja

1000 × 1200mm

Lapisan dalam

Ketebalan Inti Internal

0,1 ～ 2.0mm

Lebar / jarak internal

Min: 4 / 4mil

Ketebalan Tembaga Internal

1.0 ~ 3.0oz

Dimensi

Toleransi Ketebalan Papan

± 10%

Penyelarasan Antar Pemain

± 3mil

Pengeboran

Ukuran Panel Pembuatan

Maks: 650 × 560mm

Diameter pengeboran

≧ 0.25mm

Toleransi Diameter Lubang

± 0,05mm

Toleransi Posisi Lubang

± 0,076mm

Cincin Min

0,05 mm

PTH + Panel Plating

Tebal Tembok Tembaga

Um 20um

Keseragaman

≧ 90%

Lapisan luar

Lacak Lebar

Min: 0,08mm

Lacak Jarak

Min: 0,08mm

Pola Plating

Ketebalan Tembaga Jadi

1oz ～ 3oz

EING / Flash Gold

Ketebalan Nikel

2.5um ~ 5.0um

Ketebalan Emas

0,03 ~ 0,05um

Topeng solder

Ketebalan

15 ～ 35um

Jembatan Topeng Solder

3mil

Legenda

Lebar garis / spasi baris

6 / 6mil

Jari emas

Ketebalan Nikel

≧ 120u 〞

Ketebalan Emas

1 ～ 50u 〞

Level Udara Panas

Ketebalan timah

100 ～ 300u 〞

Rute

Toleransi Dimensi

± 0,1mm

Ukuran Slot

Min: 0.4mm

Diameter Pemotong

0,8 ～ 2,4mm

Meninju

Toleransi garis besar

± 0,1mm

Ukuran Slot

Min: 0,5mm

V-CUT

Dimensi V-CUT

Min: 60mm

Sudut

15 ° 30 ° 45 °

Tetap Toleransi Ketebalan

± 0,1mm

Beveling

Dimensi Beveling

30 ～ 300mm

Uji

Tegangan pengujian

250V

Dimensi

540 × 400mm

Kontrol Impedansi

Toleransi

± 10%

Rasio Aspek

12: 1

Ukuran Pengeboran Laser

4mil (0,1mm)

Persyaratan Khusus

Terkubur dan buta melalui, kontrol impedansi, melalui plug,
Solder BGA dan Jari Emas Dapat Diterima

Layanan OEM & ODM

Iya
